操作パネルのデザインとは？設計のポイントを徹底解説

操作パネルのデザインとは？

操作パネルのデザインは、一見すると「ボタンや文字を配置するだけ」と思われがちですが、実際には操作パネルのデザインが、操作性・視認性・安全性・作業効率・メンテナンス性まで大きく左右します。

例えば、文字が小さく読みにくかったり、ボタンの配置が不自然だったりすると、誤操作や作業ミス、設備トラブルにつながる恐れがあります。
特に工場や医療現場などでは、小さな操作ミスが重大な事故や生産性の低下につながることもあるため、デザイン段階で十分な検討が欠かせません。

また、操作パネルは見た目のデザインだけではなく、

まで含めて設計することで、誰でも迷わず安全に操作できる操作パネルになります。

近年では、点字表示やエンボス加工を取り入れたユニバーサルデザインへの対応や、アルコール清掃・薬品・屋外環境など使用環境に合わせた耐久性も重要視されています。

この記事では、操作パネルデザインの基本的な考え方から、設計時に押さえておきたいポイント、素材や印刷・加工方法の選び方、用途別のデザイン事例まで詳しく解説します。
初めて操作パネルを設計・製作する方はもちろん、現在使用している操作パネルをより使いやすく改善したい方にも役立つ内容です。

操作パネルデザインで重視すべき5つの要素

操作パネルを設計する際は、見た目だけでなく、使いやすさや安全性、耐久性まで考慮することが重要です。
特に次の5つの要素をバランスよく設計することで、誰でも使いやすい操作パネルを実現できます。

✅ 視認性：文字や表示内容が見やすく、必要な情報をすぐに認識できること。
✅ 操作性：ボタン配置や操作手順が分かりやすく、直感的に操作できること。
✅ 安全性：誤操作を防ぎ、停止・警告など重要な情報を明確に伝えられること。
✅ 耐久性：使用環境に適した素材・印刷・加工方法を選定し、長期間使用できること。
✅ メンテナンス性：仕様変更や部品交換など、将来的な保守にも対応しやすい設計であること。

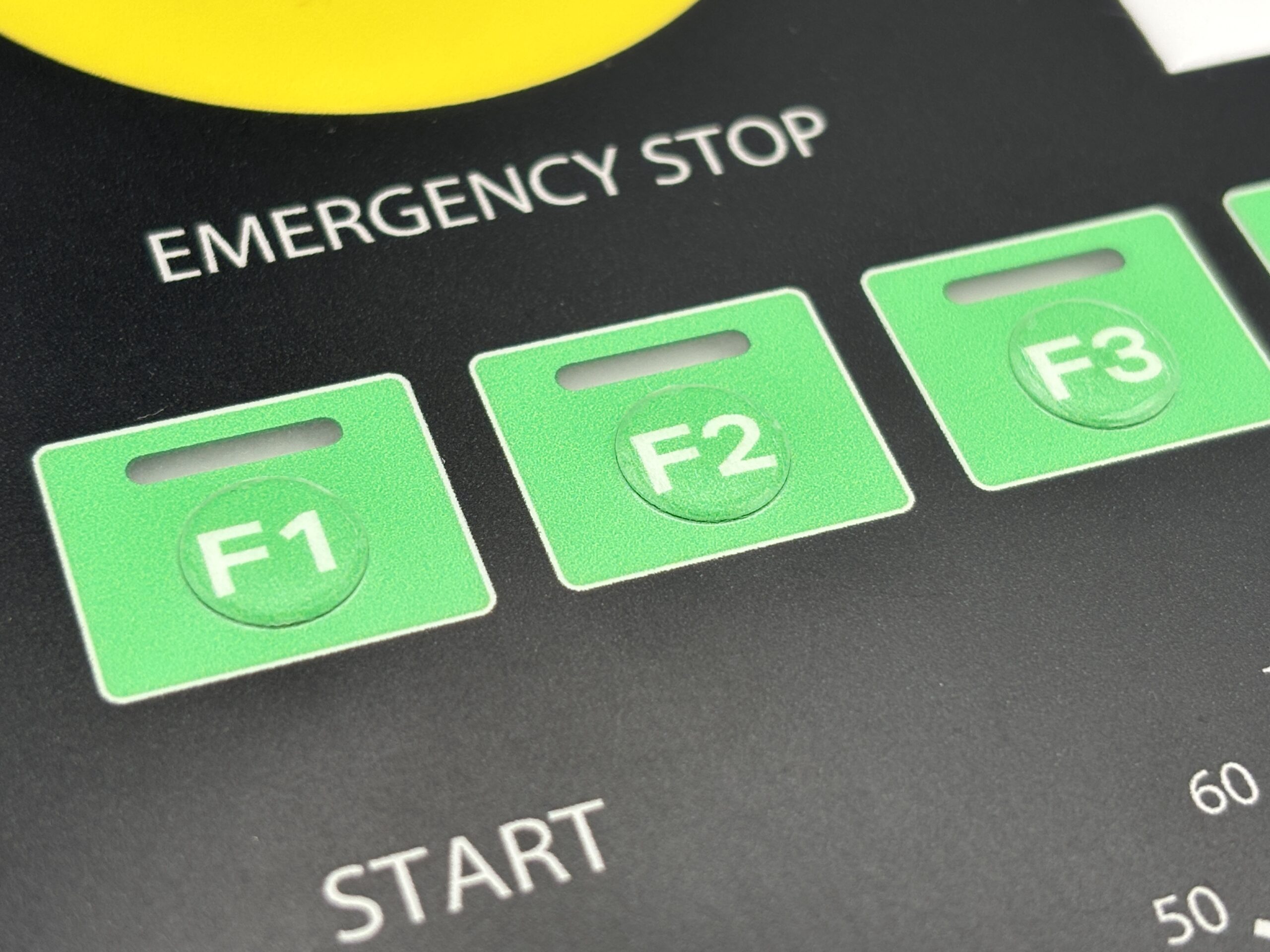

操作しやすいレイアウト設計のポイント

操作パネルでは、色や装飾を決める前に「どの情報をどこへ配置するか」を考えることが重要です。
表示エリア（確認する部分）と操作エリア（スイッチ部分）を整理することで、初めて使用する人でも迷わず操作でき、誤操作の防止につながります。

例えば、
・使用頻度の高いボタンは操作しやすい位置へ配置する
・非常停止ボタンは他のボタンと明確に区別する
・手袋を使用する場合はボタン間隔を広めに確保する

など、使用者の動きを考慮した設計が重要です。

操作パネルデザインでは、「誰が・どこで・どのように使用するのか」を考え、安全性と使いやすさを両立させることが大切です。

さらに、操作手順や利用者の動線を考慮したレイアウトは、UXの向上にもつながります。

操作パネルのデザイン事例

操作パネルは使用する機器によって求められるデザインが異なります。
ここでは代表的な用途ごとのポイントをご紹介します。

最近では物理ボタンだけではなく、タッチパネルと物理スイッチを組み合わせたハイブリッドデザインも多く利用されています。

操作パネルにおける良いデザイン・悪いデザイン

操作パネルは、少しのデザインの違いで操作性や安全性が大きく変わります。
設計時には、次のようなポイントを意識しましょう。

操作パネルデザインで重要な9つのポイント

① 字は読みやすい大きさにする
小さすぎる文字は視認性が低下します。使用距離や設置場所を考慮して文字サイズを決めることが重要です。

② 操作パネルに適したフォントを選ぶ
操作パネルでは、デザイン性よりも読みやすさを重視したフォントを選ぶことが重要です。
一般的には、下記のようなフォントが採用されています。

装飾の多いフォントや細すぎるフォントは、小さいサイズでは読みにくくなるため避けることが推奨されます

③ 色を使い分ける
色は情報を瞬時に伝える重要な要素です。
そこで、色が持つ意味やイメージを、一覧にしてまとめました。

また、色は3～5色程度に抑えると視認性が向上します。

④ ボタン間隔を十分確保する
ボタン同士が近すぎると押し間違いの原因になります。
手袋を着用する現場では、さらに余裕を持ったボタン配置が望まれます。

⑤ アイコンやピクトグラムを活用する
文字だけでは伝わりにくい内容も、アイコンを使用することで直感的に理解できます。
外国人作業者が使用する設備にも有効です。

⑥ 操作性を高める加工を取り入れる

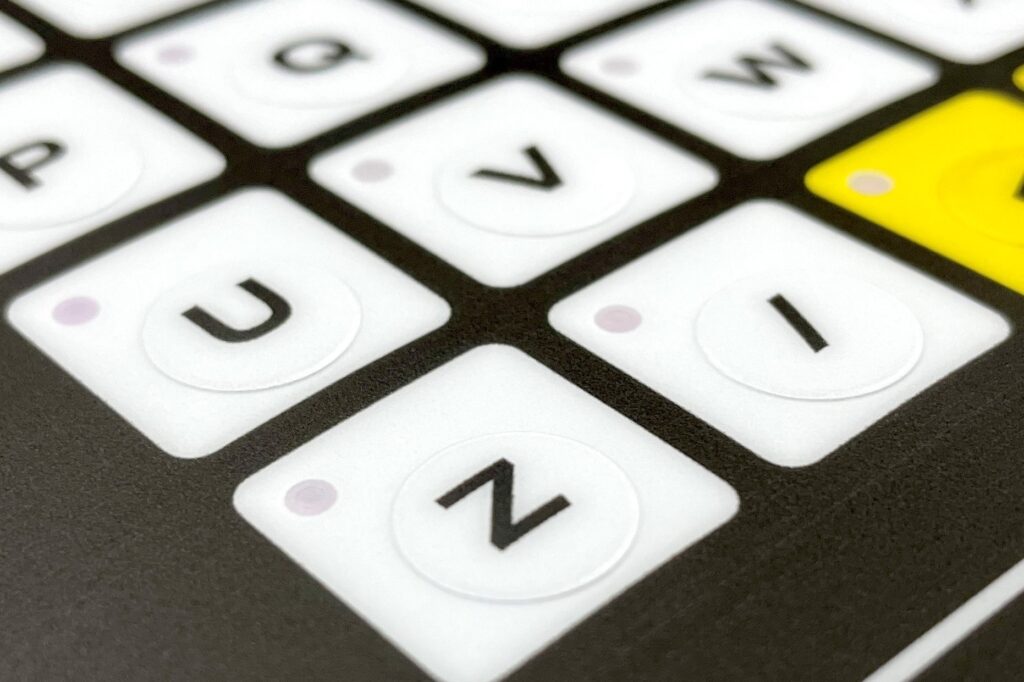

エンボス加工を施すことで、ボタンの位置を指先で認識しやすくなり、操作性の向上や誤操作の防止につながります。

⑦ 将来のメンテナンスも考慮する
設備の更新や仕様変更に対応できるよう、交換しやすい設計も重要です。
交換部品の登録番号や管理番号を表示しやすい設計にしておくことで、保守作業も効率化できます。

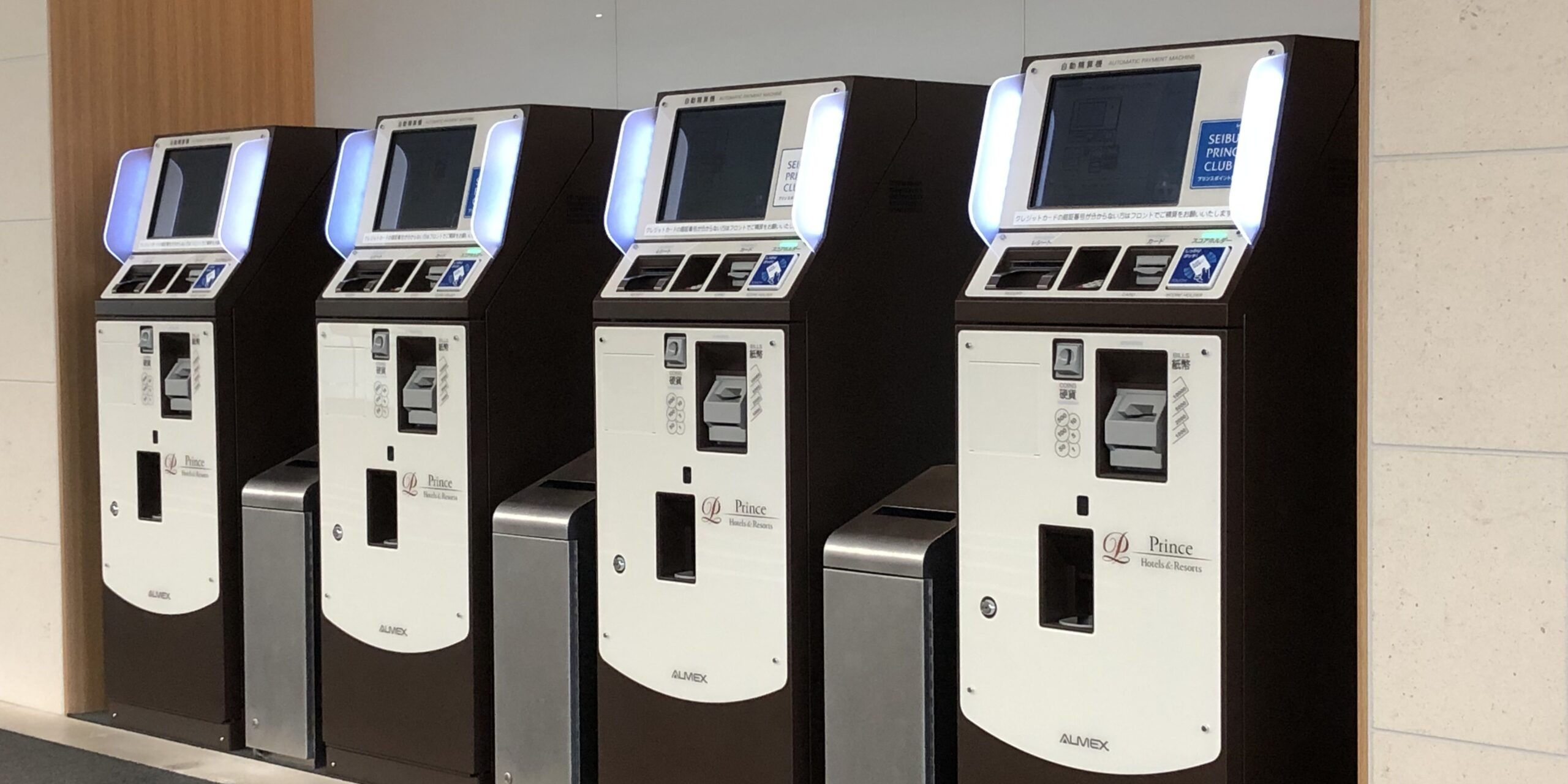

⑧ 使用環境に合わせた素材・仕様を選ぶ
操作パネルは使用する環境によって、求められる仕様やデザインが異なります。
使用環境に合わせて設計することで、耐久性や操作性、安全性を高めることができます。

⑨ ユニバーサルデザインを意識する
操作パネルは、年齢や身体能力に関わらず、多くの人が安全に操作できるデザインを意識することも重要です。

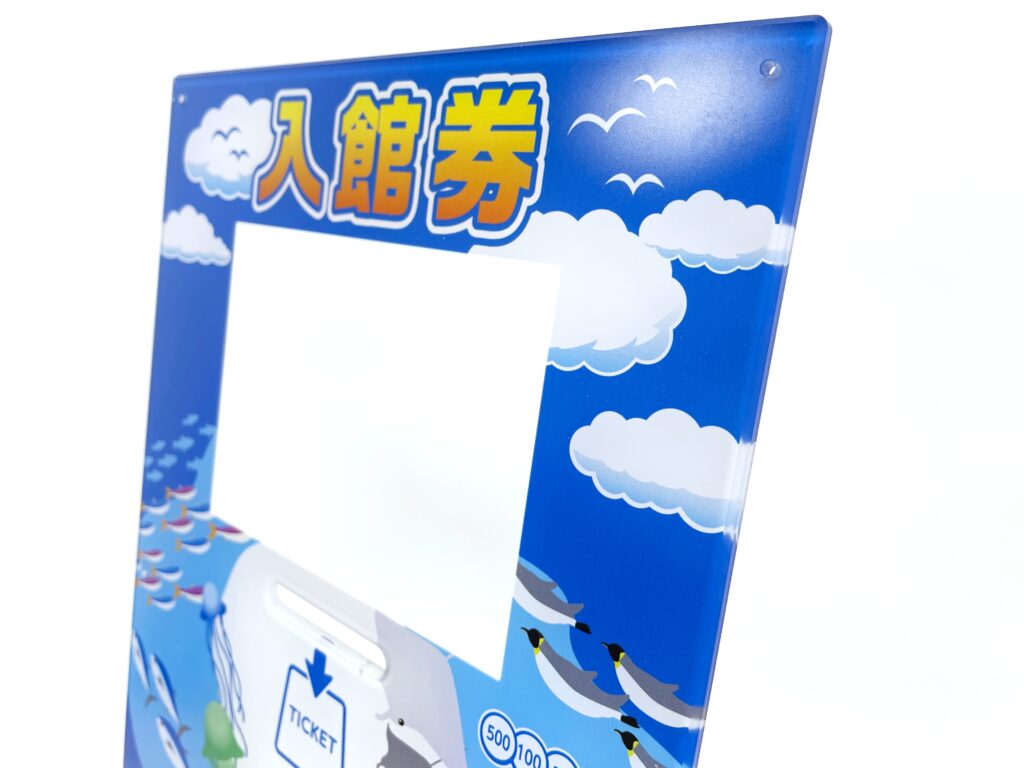

公共施設や医療機器、券売機などでは、

・読みやすい文字サイズ
・色だけに頼らない表示
・アイコンやピクトグラムの活用

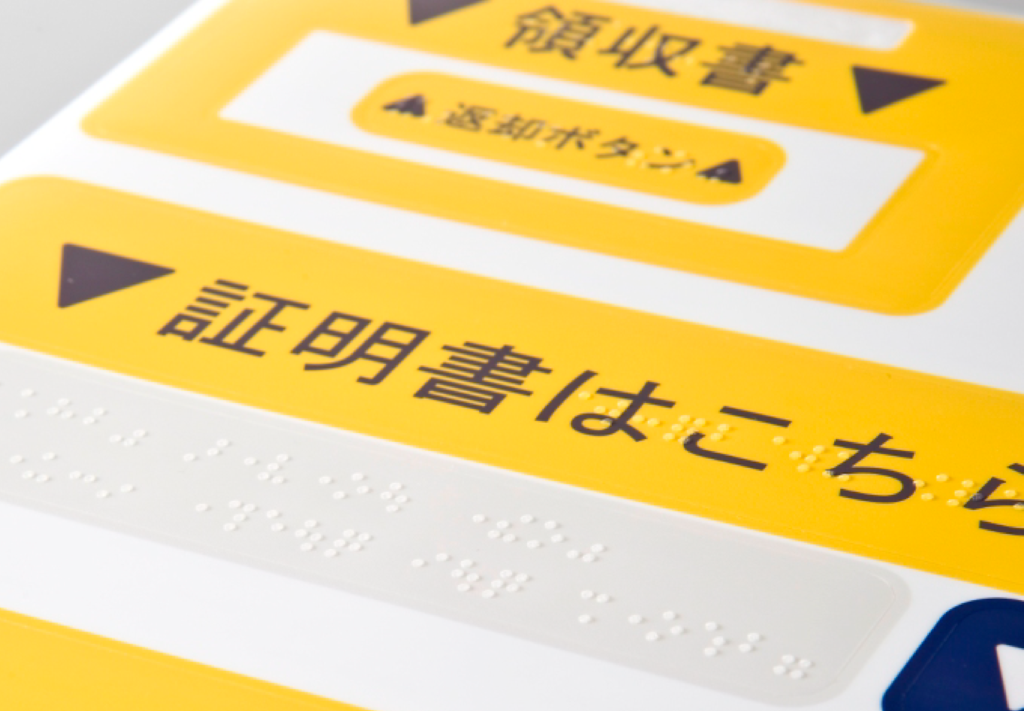

・点字表示
・エンボス加工による触覚認識

などを取り入れることで、誰にとっても使いやすい操作パネルになります。

▶点字印刷についての詳細はこちら

操作パネルデザインを改善するメリット

操作パネルのデザインを見直すことで、操作性・安全性・現場の作業効率が向上します。
具体的には、次のようなメリットがあります。

操作パネルは毎日使用される部品だからこそ、小さなデザインの改善が、現場全体の生産性や安全性の向上という結果につながります。
そのため、見た目だけでなく「誰が・どこで・どのように使うのか」を考慮してデザイン設計することが重要です。

デザインに適した素材・印刷・加工方法

操作パネルの素材にも、様々な種類があります。
その特徴とおすすめの用途を、下記表にまとめました。

【素材選びのポイント】
・耐衝撃性を重視するならポリカーボネート
・コストを抑えるならPET
・高級感や透明感を重視するならアクリル
・耐久性や高級感を求めるならアルミ

操作パネルデザインの流れ

デザイン前チェックリスト

操作パネルのデザイン前に使用環境や必要な機能を整理することで、適切な素材・印刷・加工方法を選びやすくなります。

これらの条件を事前に整理しておくことで、素材や印刷方法、加工方法を選びやすくなり、完成後の「イメージと違った」「使いにくい」といったトラブルを防ぐことにつながります。

操作パネルデザインでよくあるご相談

プリントスでは、次のようなご相談を多くいただいています。

・古い操作パネルを同じデザインで作り直したい
・現物しかないが製作できる？
・エンボス加工を追加したい
・点字表示に対応したい
・試作品を1枚だけ製作したい
・耐薬品・耐アルコール仕様にしたい

ホまた、ームページの掲載事例をご覧になってお問い合わせいただくケースも多く、現物しかない製品の復元や改良についてもご相談いただいています。

判断に迷ったら製作会社へ相談

操作パネルは、文字やボタンを配置するだけでなく、素材・印刷方法・加工方法を使用環境に合わせて選ぶことが重要です。

例えば、「アルコール清掃を行うのか」「手袋を着用して操作するのか」「エンボス加工や点字表示が必要なのか」といった条件によって、最適な仕様は大きく異なります。

設計段階から製作会社へ相談することで、用途や使用環境に適した仕様を選定できるため、完成後の「使いにくい」「耐久性が足りない」「想定していた仕上がりと違った」といったトラブルを未然に防ぐことができます。

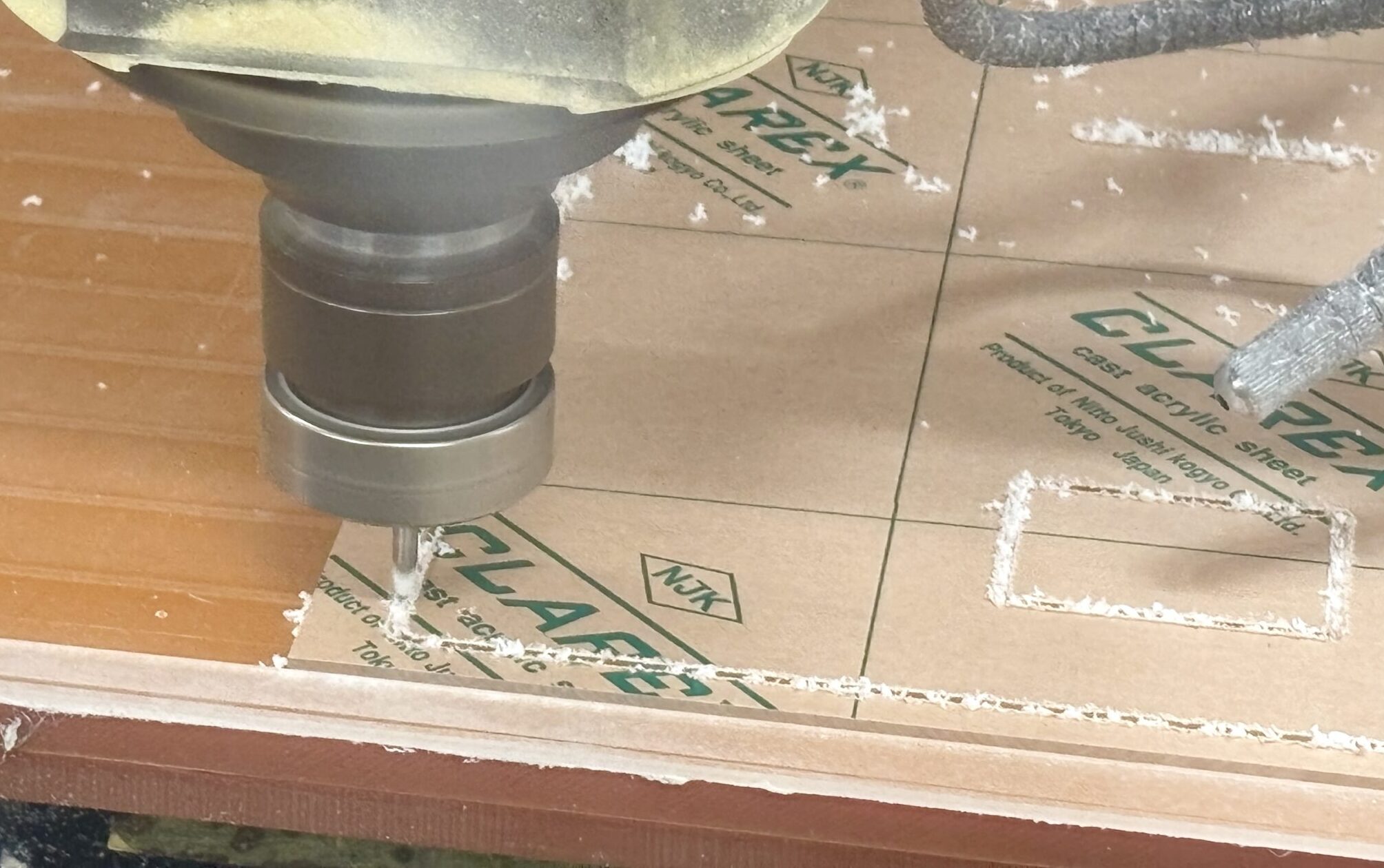

プリントスでは、操作パネルのデザイン相談から印刷・樹脂加工・エンボス加工までワンストップで対応可能です。
試作品1枚からの製作にも対応しておりますので、お気軽にご相談ください。

まとめ

操作パネルのデザインは、単に見た目をよくするだけではなく、安全性・操作性・視認性を左右する重要な要素です。

使用環境に合わせて素材・印刷方法・加工方法まで総合的に検討することで、使いやすく高品質な操作パネルを実現できます。

判断に迷う場合は、設計段階から製作会社へ相談することで、用途に適した仕様を選びやすくなり、完成後の手戻りやトラブルを防ぐことにもつながります。

プリントスでは、操作パネルの印刷から樹脂加工、エンボス加工までワンストップで対応しています。
用途や使用環境に合わせた最適な仕様をご提案いたしますので、操作パネルの製作をご検討の際はお気軽にご相談ください。

製品ページに掲載している事例も参考にしながら、お客様に最適な仕様をご提案いたします。

よくある質問

Q.デザインデータがなくても依頼できますか？

はい。現物サンプルや手書きのスケッチ、写真などをもとにデータを作成できる場合があります。
図面がない場合でも、お気軽にご相談ください。

Q.操作パネルの色指定はできますか？

はい。PANTONEやDICなどの色指定にも対応しております。
企業カラーやコーポレートカラーなど、ご希望の色味に合わせて製作いたします。色合わせが必要な場合は、色校正にも対応しておりますので、お気軽にご相談ください。

Q.納期はどのくらいですか？

ご注文内容や数量によって異なりますが、通常はご注文確定後、約2週間で製作しております。
お急ぎの場合も可能な限り対応いたしますので、ご希望の納期がございましたらお気軽にご相談ください。

Q.操作パネルの色数に制限はありますか？

印刷方法によって対応できる色数が異なります。

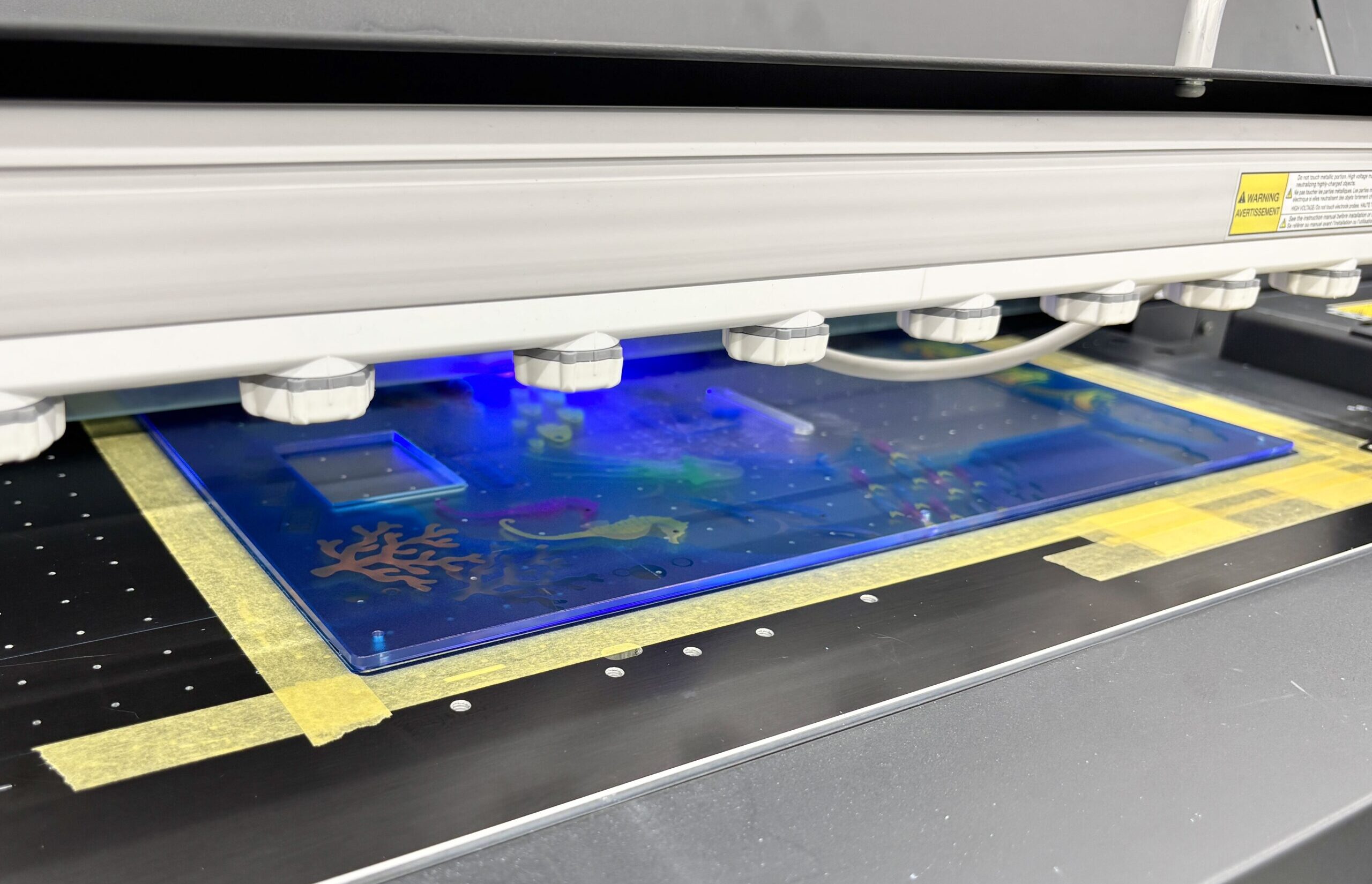

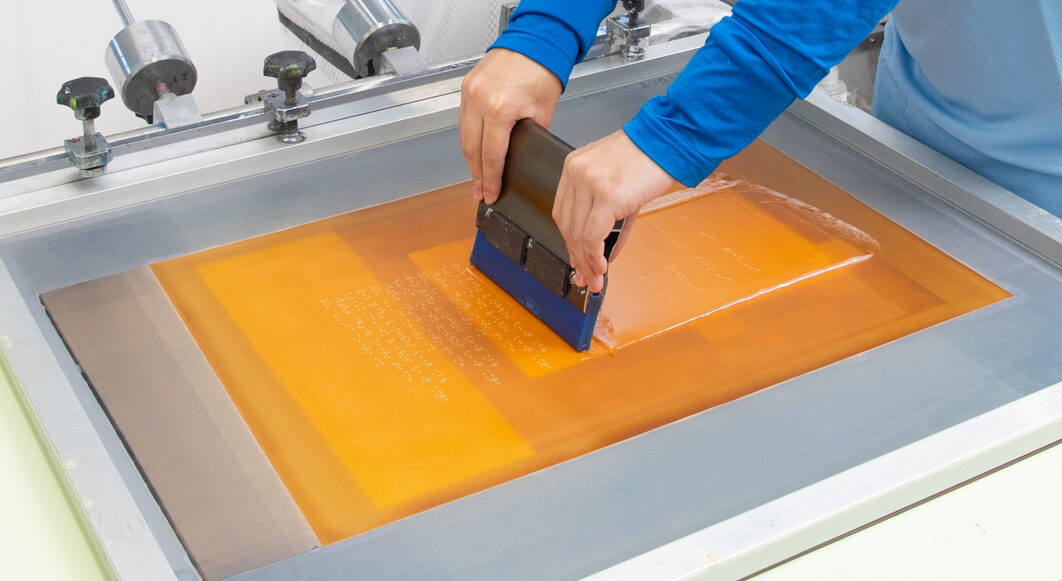

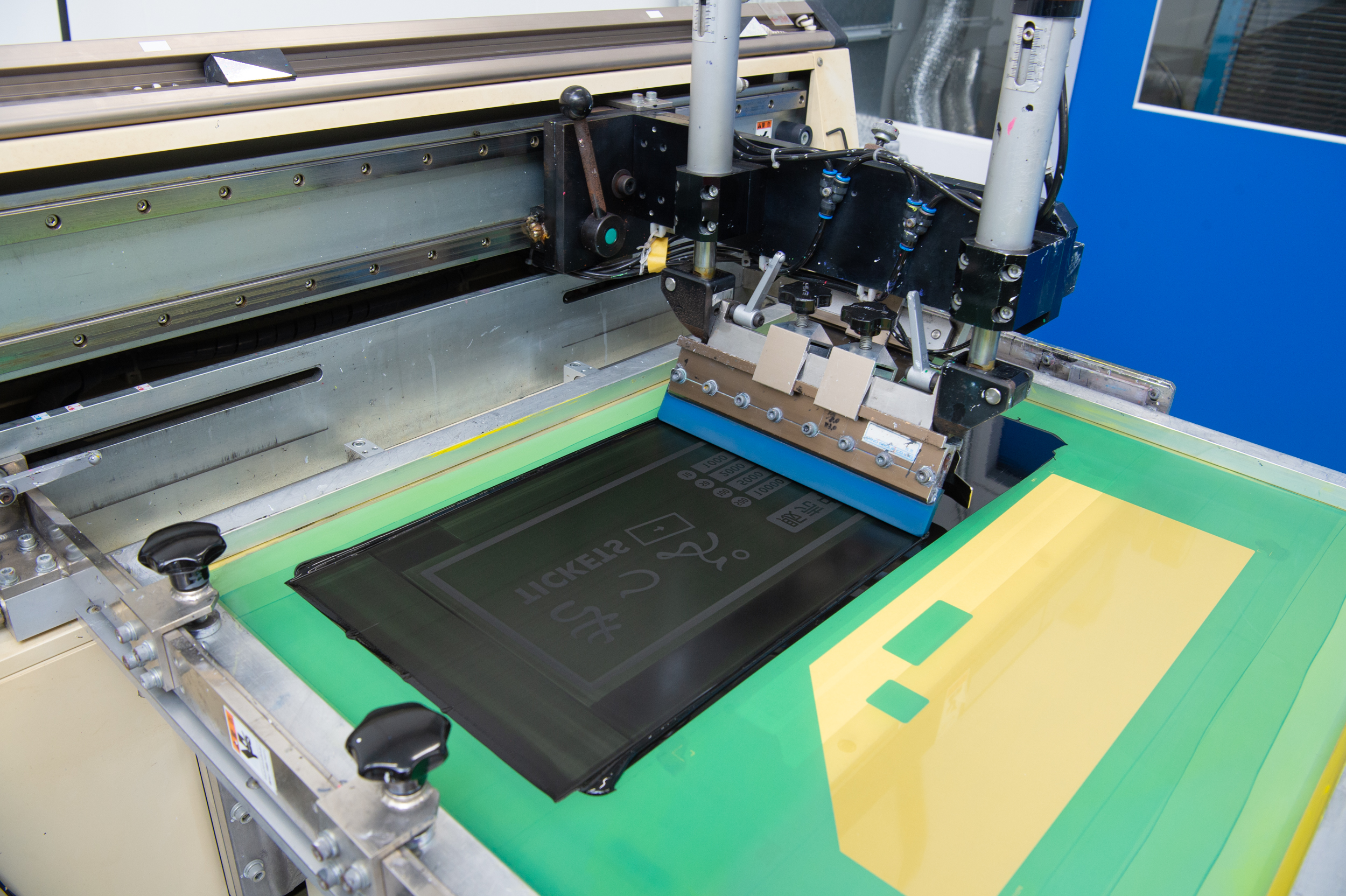

スクリーン印刷では特色印刷、UVインクジェット印刷ではフルカラー印刷に対応しています。デザインや数量、ご予算に応じて最適な印刷方法をご提案いたします。

Q.操作パネルと操作シートの違いは何ですか？

操作パネルはアクリルやアルミなどの硬質素材を使用し、機器の操作部として使用される製品です。
一方、操作シートはPETやポリカーボネートなどのフィルム素材を使用し、軽量で薄型の製品に適しています。用途や使用環境に応じて最適な仕様をご提案いたします。

Q.点字印刷にも対応できますか？

はい。公共施設や駅の券売機、医療機器などの操作パネル向けに点字印刷へ対応しております。
用途に応じて点字の位置や仕様をご提案いたします。

Q.操作パネルの見積りには何が必要ですか？

お見積りの際は、サイズ・数量・使用環境・ご希望の素材・印刷内容などをお知らせください。

Q.エンボス加工はどんな用途に向いていますか？

エンボス加工は、ボタン部分を立体的に盛り上げる加工です。
指先でボタンの位置を確認しやすくなるため、産業機械や医療機器、計測機器など、操作性を重視する操作パネルで多く採用されています。

Q.デザインから相談できますか？

はい、可能です。
用途や使用環境をお伺いし、ボタン配置や表示内容、素材、印刷方法、加工方法まで含めてご提案いたします。データがない場合でもお気軽にご相談ください。

Q.試作品だけ製作できますか？

はい、1枚から試作品の製作に対応しております。
操作性やサイズ感、色味などを事前に確認したうえで製作へ進めることができるため、新規開発や評価用にもおすすめです。

Q.スクリーン印刷とUV印刷はどちらが良いですか？

耐久性や色再現性、数量によって適した印刷方法が異なります。
大ロットではスクリーン印刷、小ロットや多品種・フルカラー印刷ではUVインクジェット印刷が選ばれることが多く、用途に応じて最適な方法をご提案いたします。

Q.デザインデータはIllustrator以外でも大丈夫ですか？

はい。Illustrator（AI）のほか、PDFなど各種データ形式に対応しております。
データがない場合でも、手書きの図面や現物サンプルをもとにデータを作成できる場合がありますので、お気軽にご相談ください。

Q.エンボス加工は1枚から対応できますか？

はい、1枚から対応しております。
試作品や評価用などの小ロット製作にも対応しています。
プリントスでは樹脂型を使用したエンボス加工のため、金型コストを抑えながら試作段階から導入しやすい仕様をご提案いたします。
