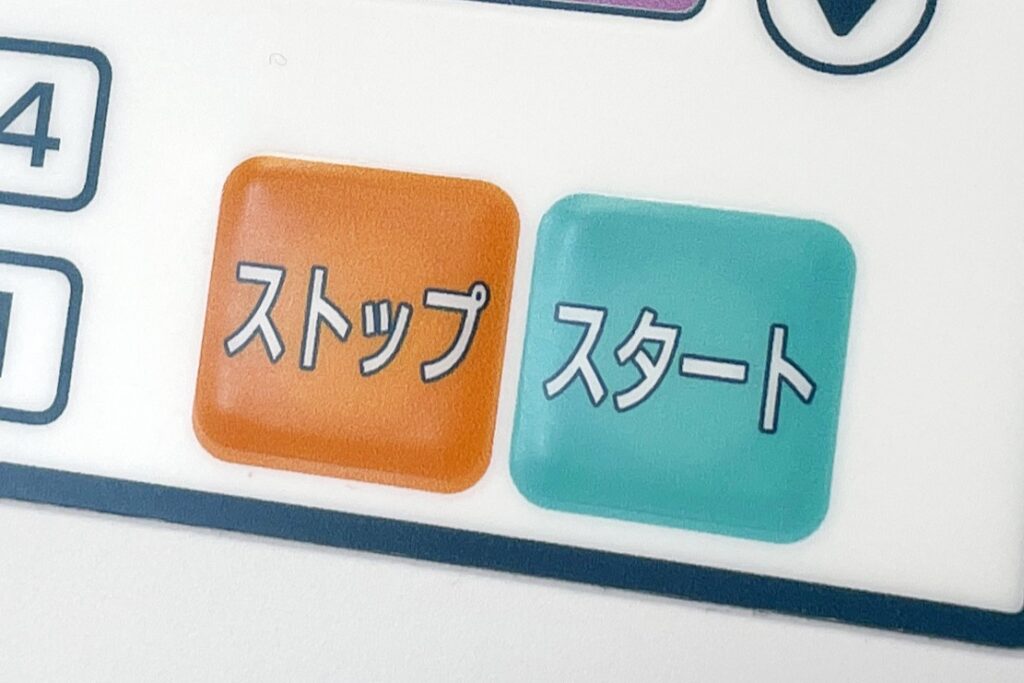

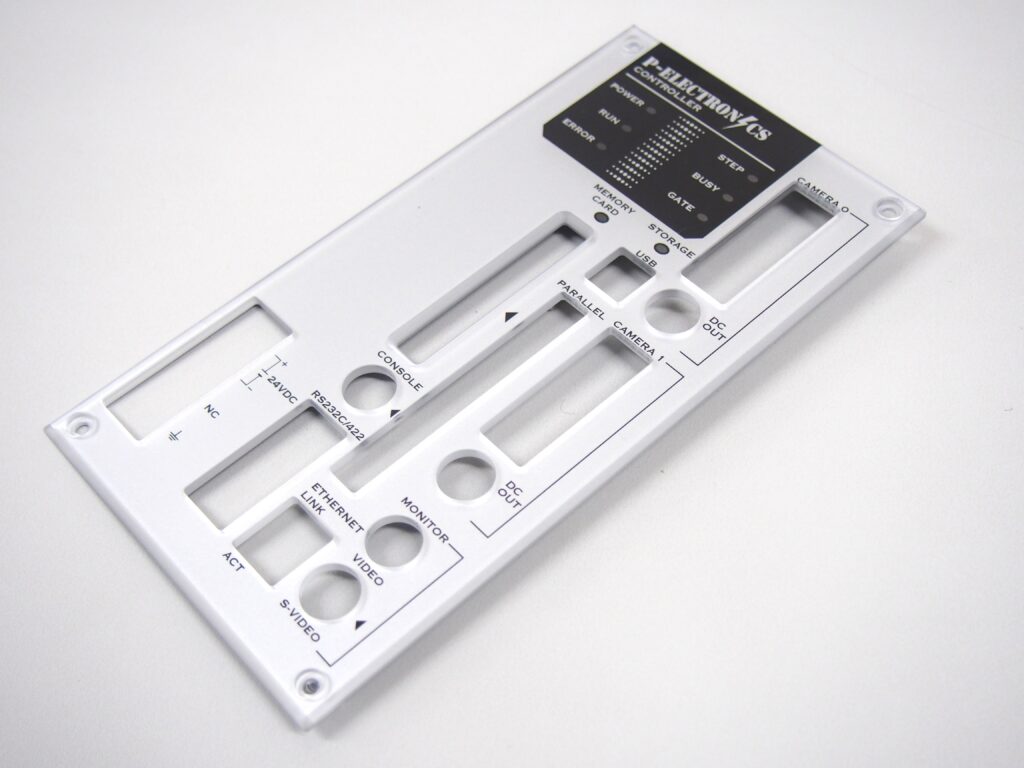

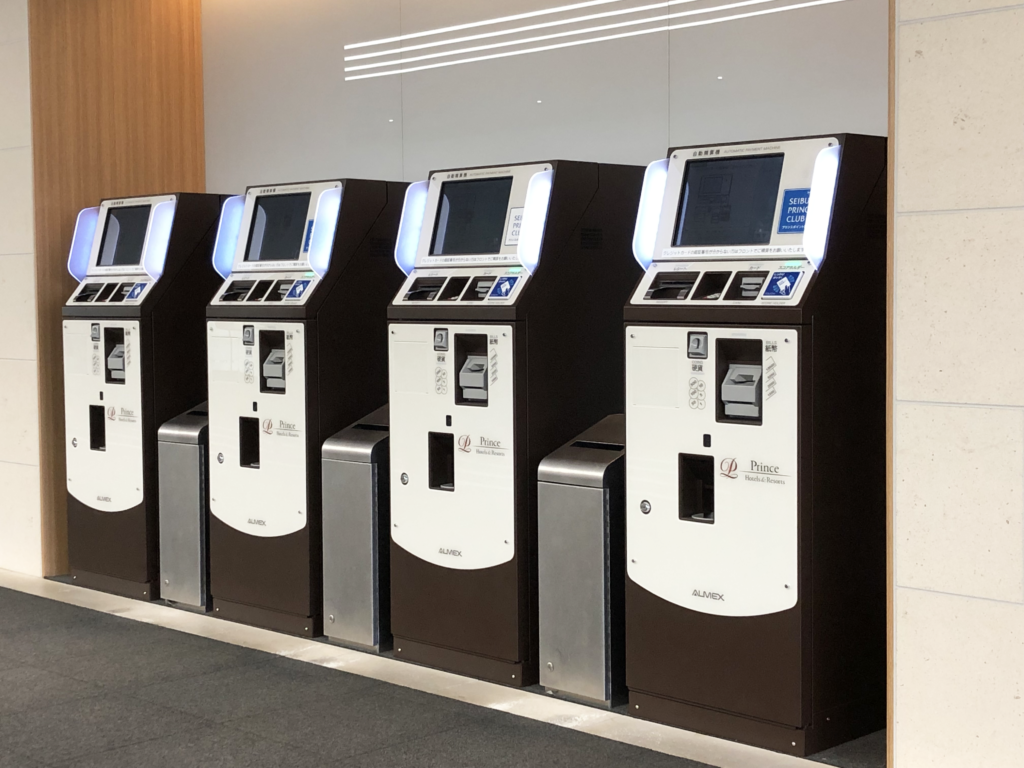

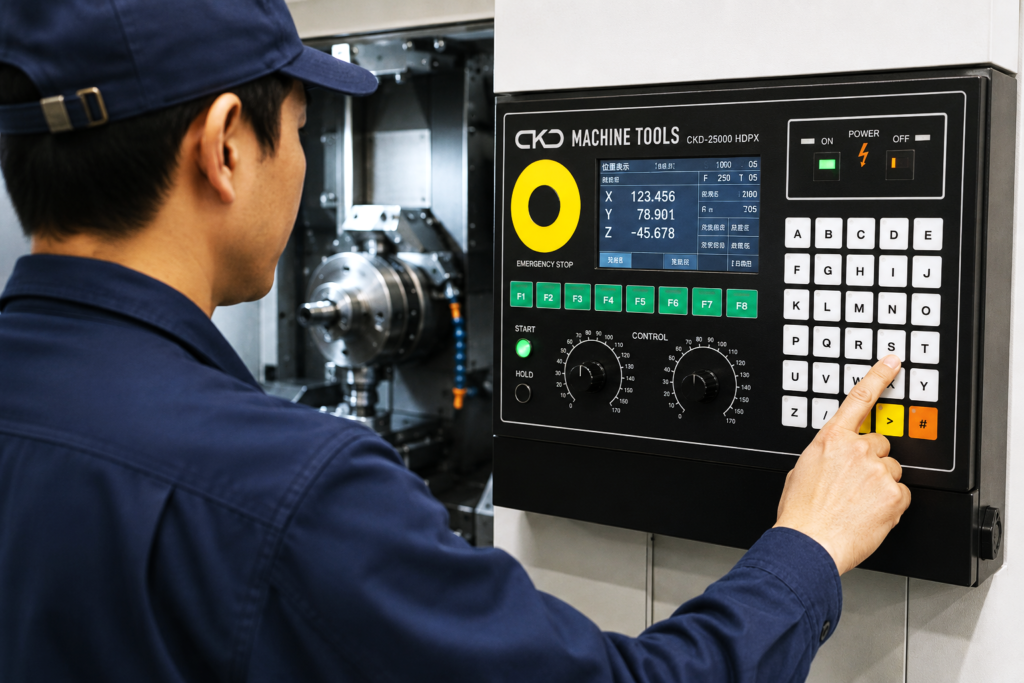

操作パネルや操作シートの印刷とは、産業機械、医療機器、検査装置などに利用される操作パネルへ、文字・記号・目盛り・ロゴ・警告表示などを印刷することです。
操作パネルは単に文字を表示するだけではなく、スイッチやボタンの操作を正しく行うためのガイドとして、下記のような重要な役割があります。
・誤操作を防ぐ
・操作しやすくする
・安全性を高める
そのため、「きれいに印刷できるか」ではなく、「長期間読めるか」「使用環境でも消えないか」まで考えた印刷が求められます。
この記事では、下記について解説しています。
ここでは、操作パネル・操作シート印刷で特に重要となる4つのポイントをご紹介します。
① 印刷が薄いと視認性が低下する
操作パネルは、ボタン名や警告表示を一目で読めることが重要です。
印刷が薄かったり色ムラがあったりすると、文字が見えにくくなり、操作ミスにつながる可能性があります。
使用環境に適した印刷方法やインクを選び、文字や記号を鮮明に印刷することが大切です。

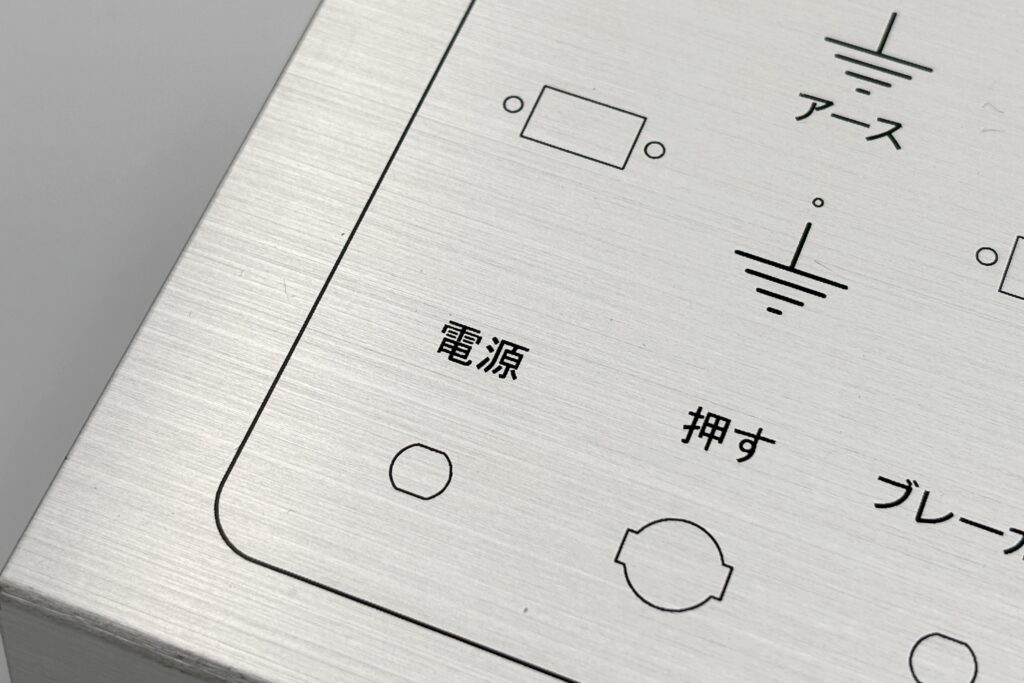

② 細い文字は印刷方法で再現性が変わる

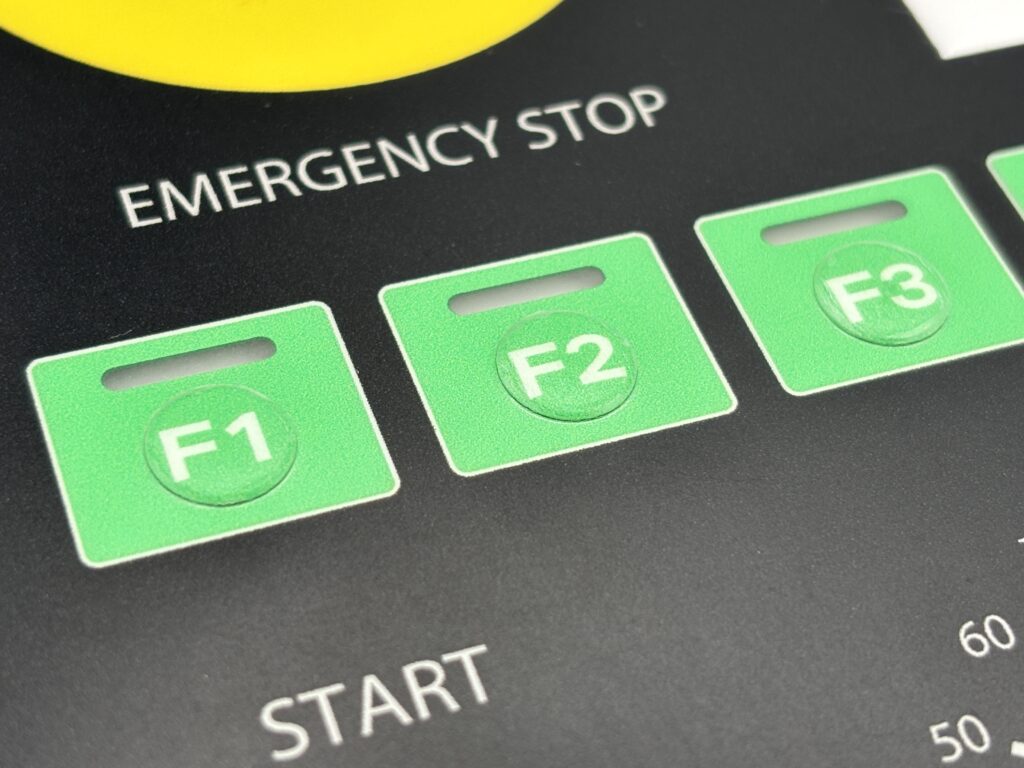

操作パネルには、小さな文字や細い線、アイコンが多く使われるため、印刷精度が重要です。
印刷方法によっては、文字や線がつぶれたり、かすれたりすることがあります。そのため、細かなデザインも鮮明に再現できる印刷方法を選ぶことが大切です。
③ 色の再現性も重要
操作パネルでは、色が機能や状態を伝える重要な役割を持っています。
印刷した色が設計と異なると、誤認識や操作ミスにつながることがあるため、設計どおりの色を正確に再現できる印刷品質が重要です。
④ 印刷の耐久性
操作パネルは毎日使用されるため、印刷の耐久性が重要です。
耐久性が低いと文字が薄くなったり、印刷が剥がれたりして、操作ミスの原因になります。
使用環境に合わせて、耐摩耗性や耐薬品性に優れた印刷方法を選ぶことが大切です。
操作パネルの印刷は、用途や数、求められる耐久性に応じてさまざまな印刷方法があります。
ここでは代表的な方法として、スクリーン印刷とインクジェット印刷（UV印刷）をご紹介します。

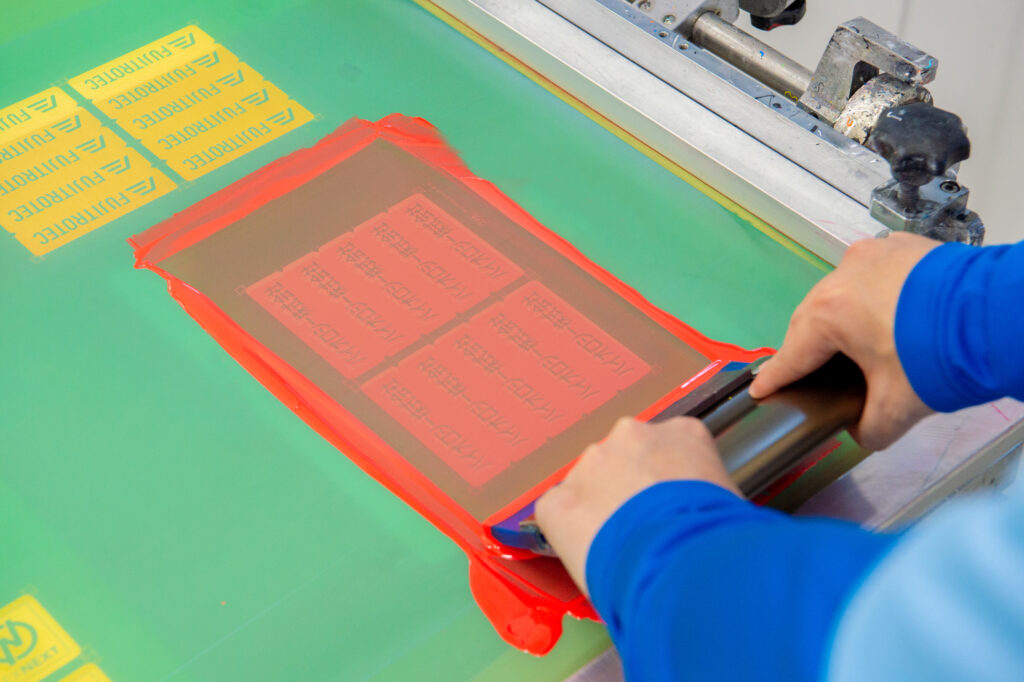

スクリーン印刷は、版を使ってインクをパネルへ印刷する方法です。
インクの膜厚をしっかり確保できるため、発色が良く、耐久性に優れています。
同じデザインを繰り返し製作する場合や、長期間使用する操作パネルに適しています。
スクリーン印刷のメリット
スクリーン印刷が適しているケース
インクジェット印刷は、インクを細かな粒子にしてパネルへ直接吹き付ける印刷方法です。
版を作成する必要がないため、小ロットやデザイン変更が多い操作パネルに適しています。また、UVインクジェット印刷では、鮮やかなフルカラーや細かなデザインも再現できます。
インクジェット印刷のメリット
インクジェット印刷が適しているケース
| 項目 | インクジェット印刷 | スクリーン印刷 |
|---|---|---|
| 初期費用 | 版代が不要 | 版代が必要 |
| 小ロット | ◎ | △ |
| 大量生産 | ◯ | ◎ |
| フルカラー | ◎ | ◯ |
操作パネルや操作シートは、印刷データの作成方法によっても仕上がりの品質が左右されます。
細い文字や線、穴加工がある場合は、データ作成時のわずかなズレが視認性や操作性に影響することがあります。
ここでは、操作パネルや操作シートの印刷を依頼する際、確認しておきたい印刷データ作成のポイントを紹介します。

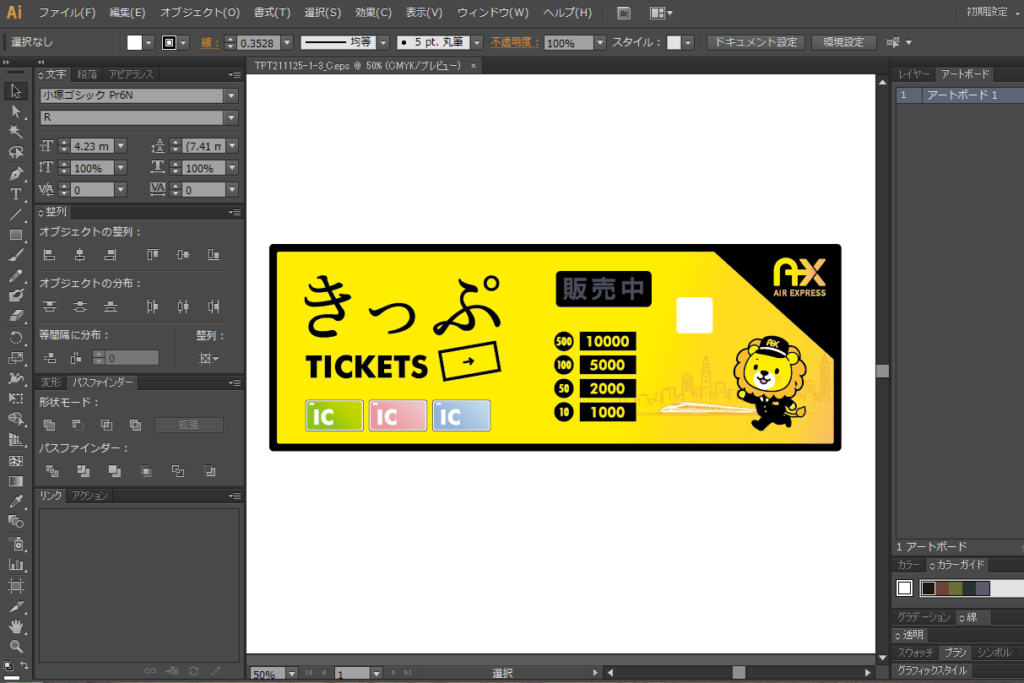

🔹入稿はAdobe Illustrator（.ai形式）がおすすめ
文字や図形をベクトルデータとして扱うため、拡大しても画質が落ちず、きれいに印刷できます。
特に操作パネルやシートなど、以下の要素が含まれる精密なデザインには、画像（JPEG・PNG）よりもIllustrator形式が適しています。
・小さな文字や細いライ
・ボタンやアイコンの配置
・精確な穴位置の指定

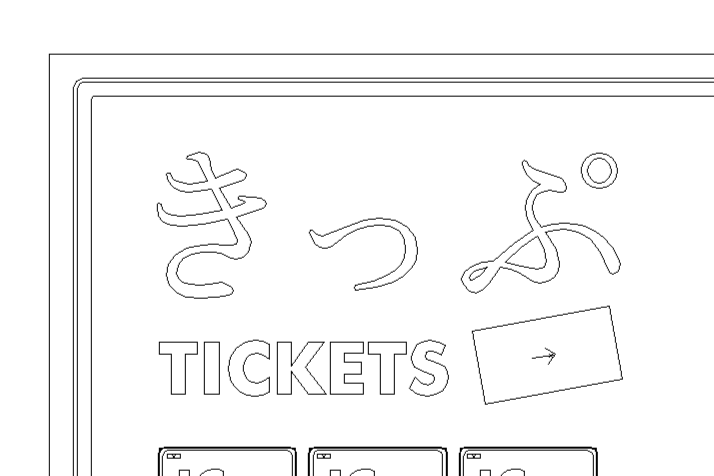

🔹フォントはアウトライン化する
アウトライン化とは、文字を図形データに変換する作業です。
未対応の場合、こちらの環境にないフォントが別の文字に置き換わり、形状の変化や位置のずれが発生してしまいます。
操作パネルは文字表示の正確さが重要なため、入稿前にフォントのアウトライン化を確認しましょう。
🔹線の幅・文字サイズに注意する
細すぎる線や小さすぎる文字は、印刷方法によっては再現が難しい場合があります。
・線のかすれ、文字のつぶれ
・視認性の低下（遠くからの見づらさ、作業中の誤読）
操作パネルを快適にお使いいただくため、読みやすさに配慮した文字サイズ・線幅でのデータ作成が重要です。

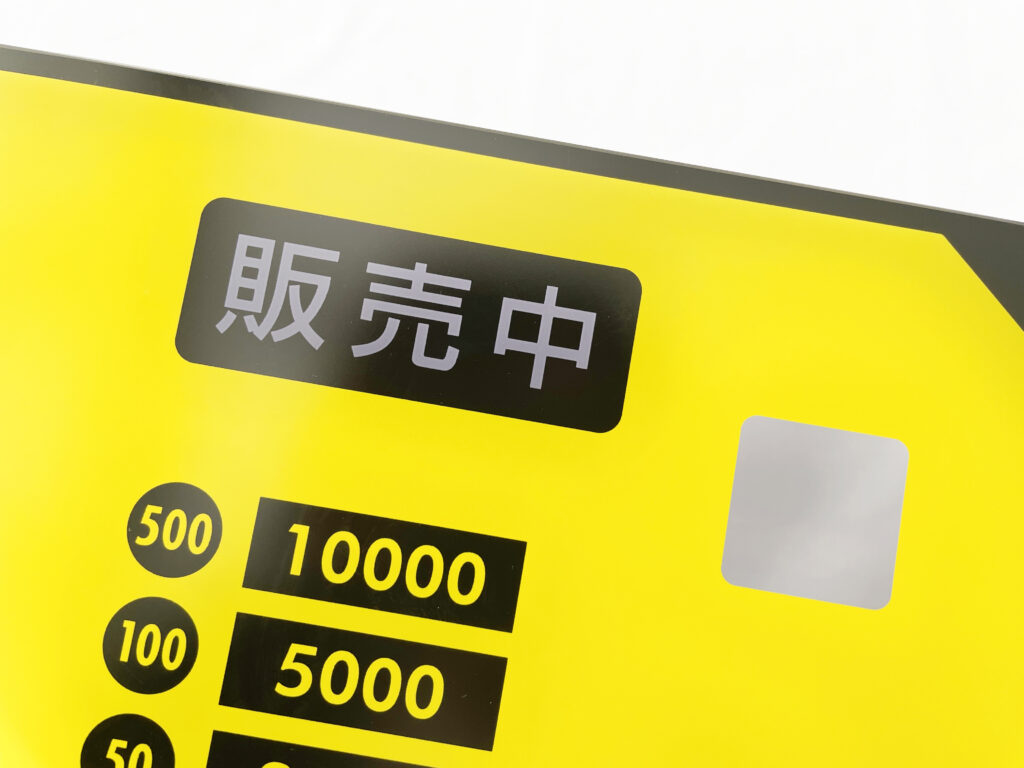

🔹白版・透明部分を指定する

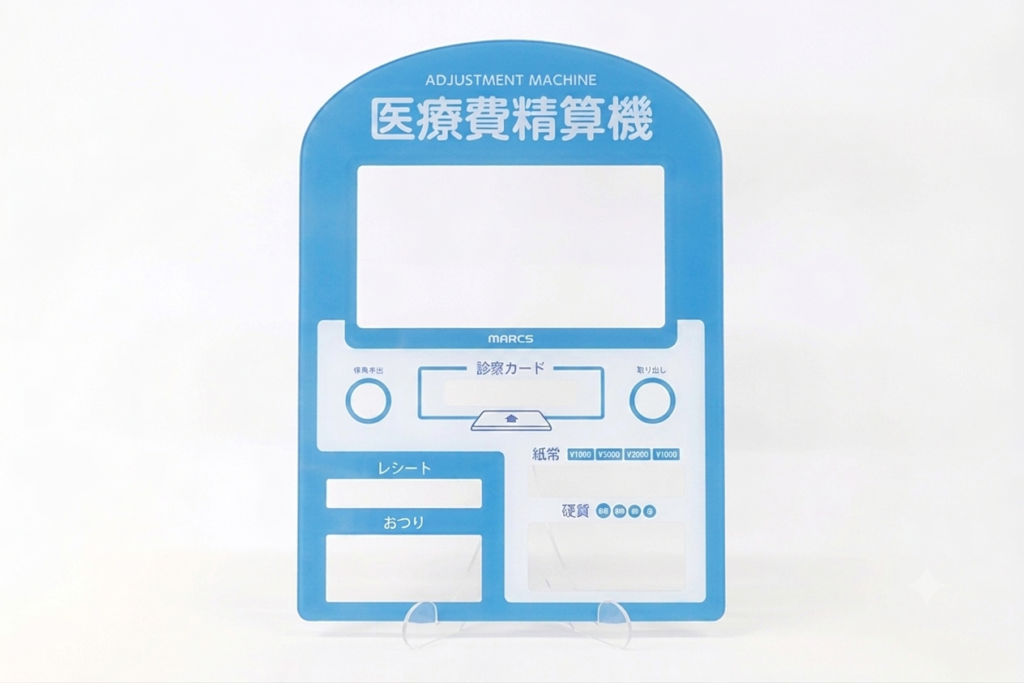

透明素材（アクリル・PC等）への印刷では、「白版（白インク）」の指定が重要です。白版がないとインクが透けて色が薄く見えてしまいます。
発色を良くしたい部分や文字・マークをはっきり見せたい部分に白版を敷くことで、意図通りの鮮やかなデザインに仕上がります。透明に残したい部分と印刷する部分を分けてご指定ください。

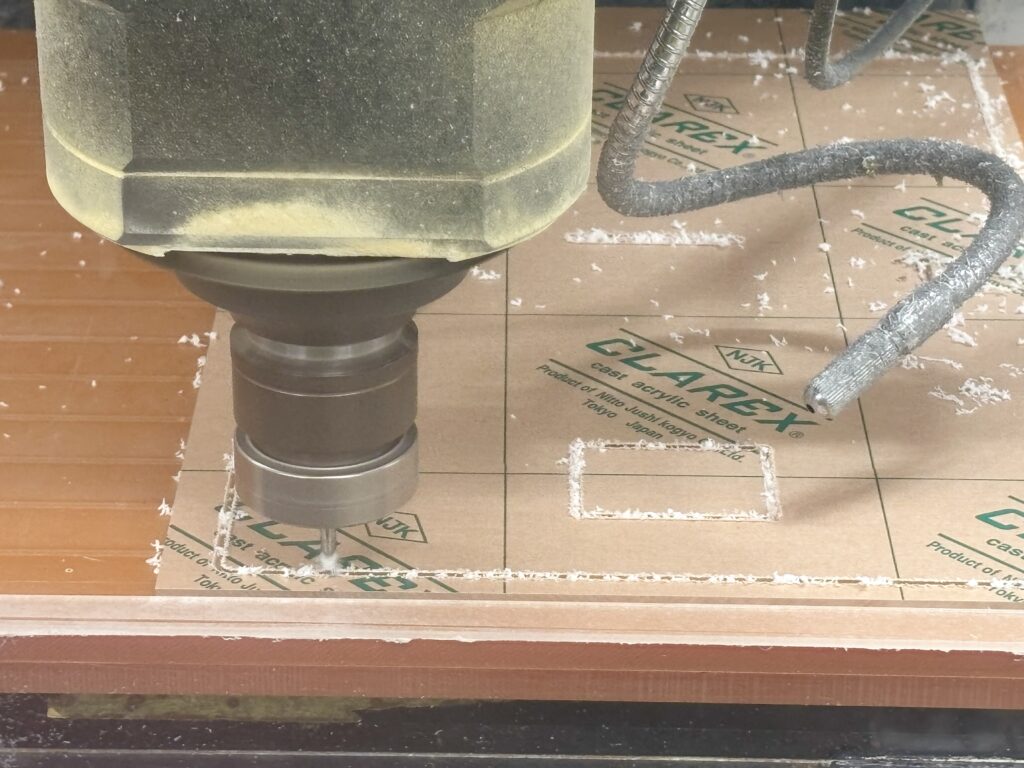

🔹印刷位置・穴位置を合わせる
操作パネルでは、印刷データと加工位置（穴や外形）の精密な合わせ込みが重要です。
位置がずれると、ボタンと文字のずれや組み付け不良の原因になります。穴位置や外形寸法などを正確に指定し、印刷と加工を考慮したデータ作成が必要です。
印刷データを正しく作成することは、品質の高い操作パネルを製作するために重要です。
しかし、データ作成だけでなく、使用環境や印刷方法、素材選びを適切に行わないと、完成後にトラブルが発生する場合があります。
ここでは、操作パネル印刷でよくあるトラブルと、事前に確認しておきたい対策を一覧でご紹介します。
✅ 印刷データのサイズや位置が合わない
操作パネルは印刷だけでなく、穴加工や外形加工も行うため、データの寸法確認が重要です。
加工位置や基準位置を正確に指定することで、印刷ズレを防ぐことができます。
✅ 色味がイメージと異なる
モニター表示と実際の印刷色は異なる場合があります。
量産前に色校正や試作品で確認することで、完成後の色ズレを防げます。
✅ 試作品を作らず量産してしまう
新規製作では、量産前に試作品で仕上がりを確認することが重要です。
文字サイズや操作性を確認することで、修正や作り直しのリスクを減らせます。
✅ 使用環境に合わない仕様を選ぶ
工場や屋外など使用環境によって、必要な耐久性能は異なります。
事前に使用条件を伝えることで、適した素材や印刷方法を選定できます。
操作パネル印刷では、データ作成だけでなく、素材・印刷方法・加工方法・使用環境など、さまざまな要素を考慮する必要があります。
「どの素材を選べばよいかわからない」
「耐久性のある印刷方法を知りたい」
「初めて製作するため仕様に不安がある」
という場合は、専門業者へ相談することがおすすめです。
操作パネルの印刷から加工まで、プリントス株式会社が一貫サポート！

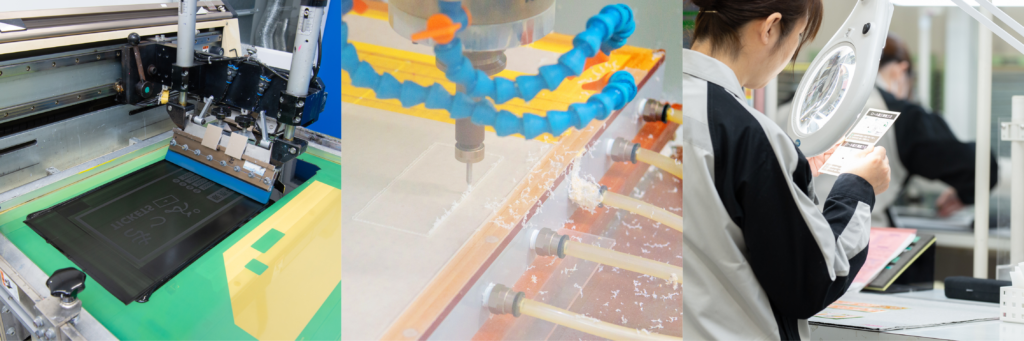

プリントス株式会社では、操作パネル・操作シートの印刷だけでなく、エンボス加工、穴加工・外形加工、両面テープ貼り、表面保護フィルム貼り、検査まで社内一貫で対応しています。
スクリーン印刷やインクジェット印刷と各種加工をワンストップで行うことで、印刷会社と加工会社を別々に手配する必要がなく、品質の安定や納期短縮につながります。
試作品や小ロット製作はもちろん、量産品まで幅広く対応しておりますので、初めて操作パネル・シートを製作される方も安心してご相談ください。
「操作パネル・シートを初めて製作したい」「印刷方法や加工方法が分からない」「エンボス加工や穴加工もまとめて依頼したい」という場合も、お気軽にご相談ください。
